整流电路(Rectifier)是电力电子电路中最早出现的一种，它将交流电变为直流电，应用十分广泛。
1.整流电路有哪几种
整流电路根据电路结构和用途的不同分为两大类：
1、测量仪表使用的线性整流电路，这类电路要求波形畸变小，线性度好。多用运算放大器与检波二极管共同构成。
2、为直流负载供电的电源整流电路，这类电路要求成本低，效率高。对波形畸变没有要求。
这一类整流电路常见的有四种：
全波整流电路：电路中使用两只整流二极管构成整流电路；
桥式整流电路：电路中使用四只整流二极管构成一组整流电路；
倍压整流电路：电路中至少使用两只整流二极管构成一组整流电路。
整流电路：是把交流电能转换为直流电能的电路。
电源电路中的整流电路主要有半波整流电路、全波整流电路和桥式整流三种。它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。整流电路通常由主电路、滤波器和变压器组成。

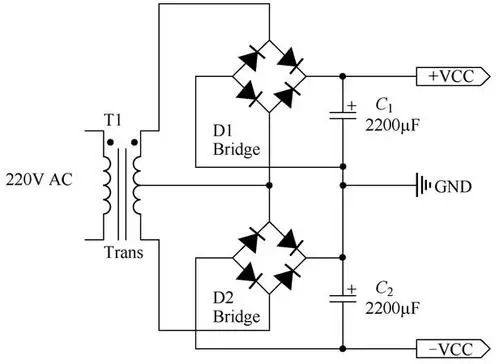

(图片来源于互联网)
2.整流电路的作用
整流：把交流电变换成近似直流电的电路。最原始的整流电路为半波整流，也就是在交流回路中串接一个二极管，利用二极管的单向导通性，将交流电的负半波切去，只保留间隔一个半波时隙的正半波，因为没有负半波而只有正半波的脉动电动势，故称半波整流更高一级的是全波整流，四个背对背的二极管构成全波整流电路，把交流电的负半波反转后填到两个正半波之间的时隙中，使电源电流波形成为连续起伏的近似直流电。
整流电路是电源电路中心的核心电路，它的作用是将交流电压通过整流二极管（通常是整流二极管，当然还可以使用其他元器件）转换成单向脉动性的直流电压，整流是将交流电压转换成直流电压过程中的关键一步。
无论什么类型的电源电路，都需要整流电路来完成交流电至直流电的转换。整流电路的类型比较少，但具体电路的变化比较多，电子电路中基本的整流电路有三种：半波整流电路、全波整流电路和桥式整流电路。
整流电路的故障发生率比较高，主要是整流二极管因为过留而损坏，出现二极管开路或击穿故障。主要的检修方法是测量整流二极管的正反向电阻。

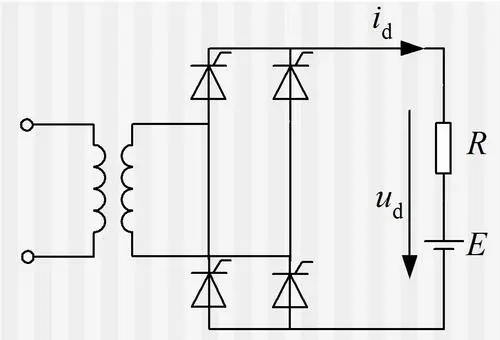

(图片来源于互联网)
3.整流电路原理
1、单相半波整流电路
在变压器二次绕组两端串接一个整流二极管和一个负载电阻.当交流电压为正半周时,二极管导通,电流流过负载电阻；当交流电压为负半周时,二极管截止,负载电阻中没有电流流过,所以负载电阻上的电压只有交流电压一个周期的半个波形。
2、单相全波容性负载整流电路
电源变压器B的次级绕组具有中心抽头0;因此，可以得到电压值相等而相位相差180°的交流电压U21和U22，分别经二极管D1和D2整流。在未加入电容C(即阻性负载)时，当变压器B次级绕组1的交流电压为正、2端为负时，D1导通，D2截止，流经负载的电流为ID1，另半个周期时，则2端为正，1端为负，此时D2导通，D1截止，流经负载的电流ID2。ID1和ID2交替流经负载，使负载电流IL为单向的连续脉动直流。

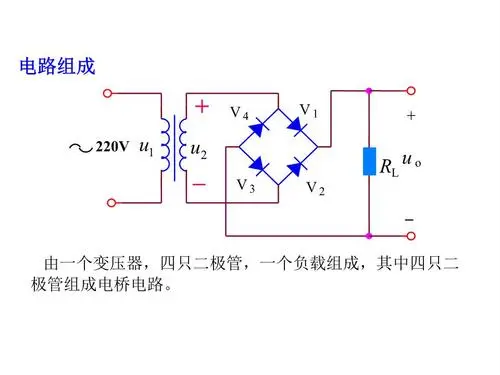

(图片来源于互联网)
