在分析电路故障时,有些基本事实你要知道。
1、电压表:
(1)有示数。说明:电压表的两个接线柱与电源正负极间是通路的。
(2)无示数。说明:①与电压表并联的被测电路上发生短路(也就是电压表的测量对象短路)。②电压表与电源正负极间发生断路。③电压表坏了。
2、电流表:
(1)有示数。说明:电路是通路。
(2)无示数:说明:①电路中发生断路。②电流表坏了。
针对串联电路的故障,如果我们将电压表测量对象叫做“内”,不是电压表的测量对象叫做“外”。我们判断串联电路的故障时,可以记住如下口诀:
一大一小(内);两大两小(外)。
这个含义是说:
1、当两个电表的示数一个变大,另一个变小,则是内部有故障。
2、当两个电表同时变大,或同时变小,则是外部有故障。
3、再根据电流表示数有无做具体判断。有示数的是短路,无示数的是断路。
【举例说明】
如图,R1属于内,R2属于外。
(1)若V表变大,A表变小,则电路故障出在“内”处,即R1有故障,由于电流表变小,几乎为零,则属于R1断路。
(2)若V表变小,A表变大,则电路故障仍出在“内”处,即R1有故障,由于电流表变大,则属于R1短路。
这就是“一大一小(内)”。
(3)若V表变大,A表变大,则电路故障出在“外”处,即R2有故障,由于电流表变大,则属于R2短路。
(4)若V表变小为零,A表变小为零,则电路故障仍出在“外”处,即R2有故障,由于电流表变小为零,则属于R2断路。
这就是“两大两小(外)”。

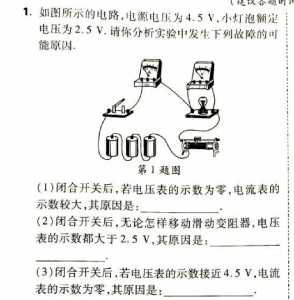

【练习】
