欧姆定律是电学中的一条重要规律,它将电学中电压、电流和电阻这三个基本的物理量有机地结合在一起,组成一个形式简单、应用广泛的关系式。欧姆定律是中考的必考内容,在学习中应尤其加强理解欧姆定律的应用。
欧姆定律的应用主要体现在5个方面,本节主要讲第一个方面:
“伏安法”测电阻

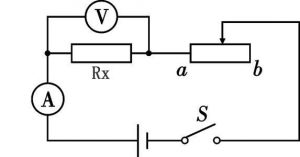

1、电路图:
2、原理:
3、连接电路时注意点:
(1)开关需断开。
(2)滑动变阻器的滑片移至阻值最大处。
(3)电压表与电流表量程的选择,电压表的量程选择看电源电压的大小;电流表的量程的选择看电源电压与未知电阻的大约值决定。

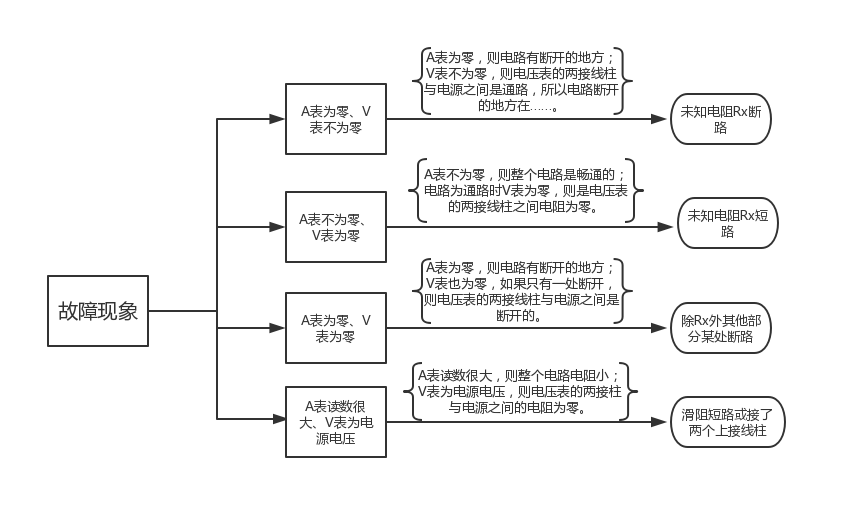

4、伏安法测电阻的电路故障分析:
(如果是测灯泡电阻的电路,故障现象分析相似,只不过将未知电阻换成灯泡)。
【练习】如图所示,开关S闭合后,发现电流表指针有偏转,而电压表指针不动,则电路故障可能是( )
A、R1开路 B、R2开路
C、R1短路 D、R2短路
答案
5、测量未知定值电阻时,多次测量的目的:取平均值,减少误差,使结果更准确。
【思考】多次测量取平均值的方法能不能用于测灯泡电阻?
【答案】不能,因为灯泡的电阻的不同,不是因为误差原因造成的,而是因为受温度的影响而不同。
【思考】在测量灯泡电阻的实验中不能采用多次测量取平均值,那么,测灯泡电阻的实验中需不需要多次测量?
【答案】需要,测量灯泡的电阻实验中,采用多次测量的目的不是为了减少误差,而是为了得到普遍规律,即灯泡的电阻与温度有关,随着温度的升高而增大。
6、本实验中滑动变阻器的作用是:
(1)保护电路
(闭合开关前,将滑片移到阻值最大处)
(2)改变被测电阻两端电压及通过的电流,实现多次测量求平均值。
7、“安阻法测电阻”与“伏阻法测电阻”。
安阻法的字面含义:“安”指电流表,“阻”指阻值已知的定值阻,或已知的滑动变阻器最大阻值。同理,伏阻法中“伏”指电压表。
这两种方法相比“伏安法测电阻”,难度增加。缺少电压表或缺少电流表的情况下,需要补充一个己知阻值的电阻来测未知电阻。
这两种方法的实质是采用了等效替代法。“安阻法测电 阻”是缺少电压表,所以,用已知电阻R0和电流表的串联组合等效替代电压表的作用。
“伏阻法测电阻”是缺少电流表,所以,用已知电阻R0和电压表的并联组合等效替代电流表的作用。

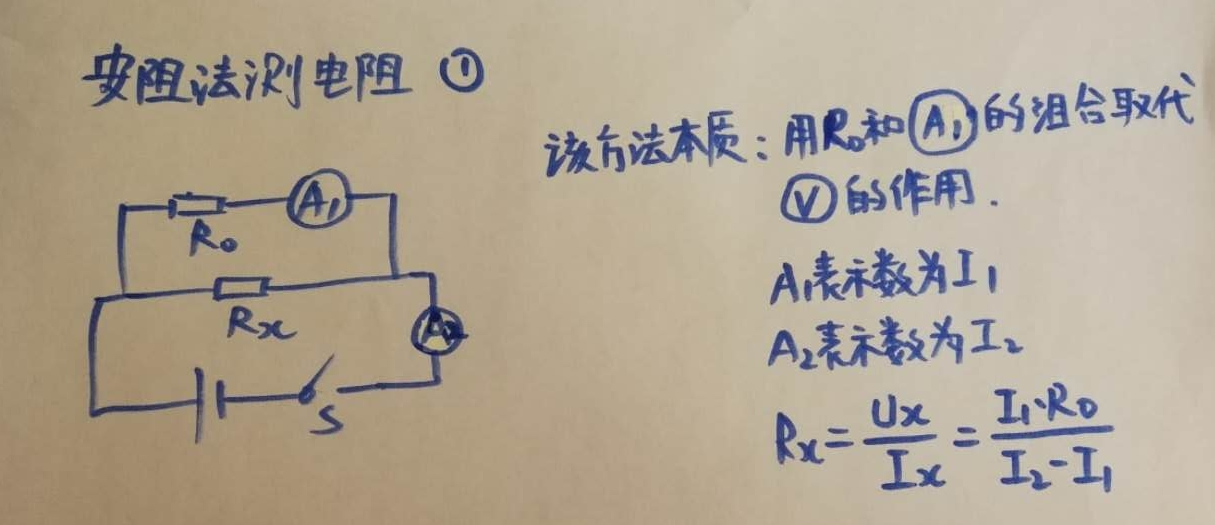

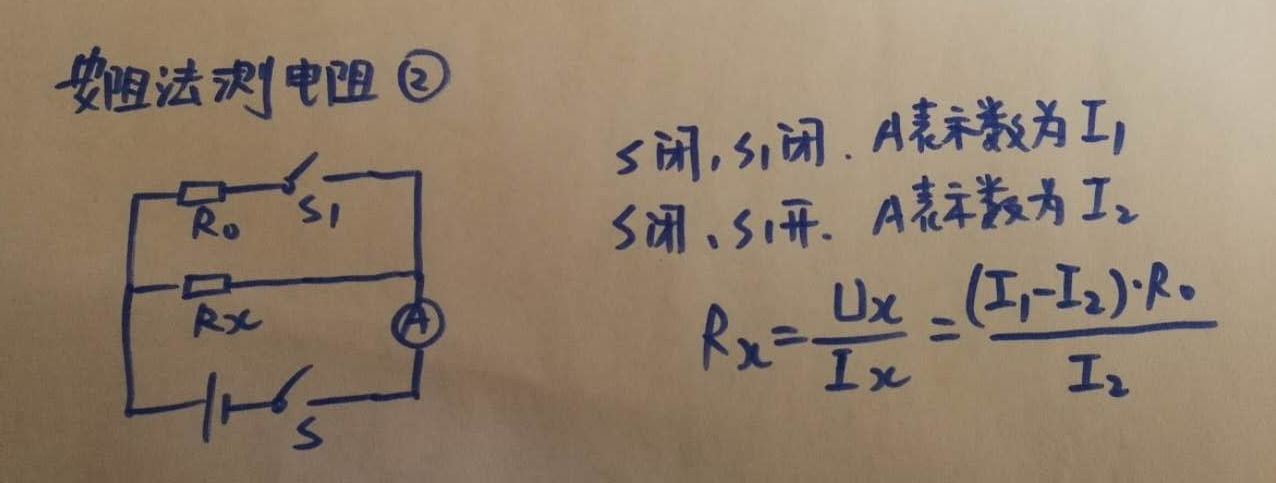

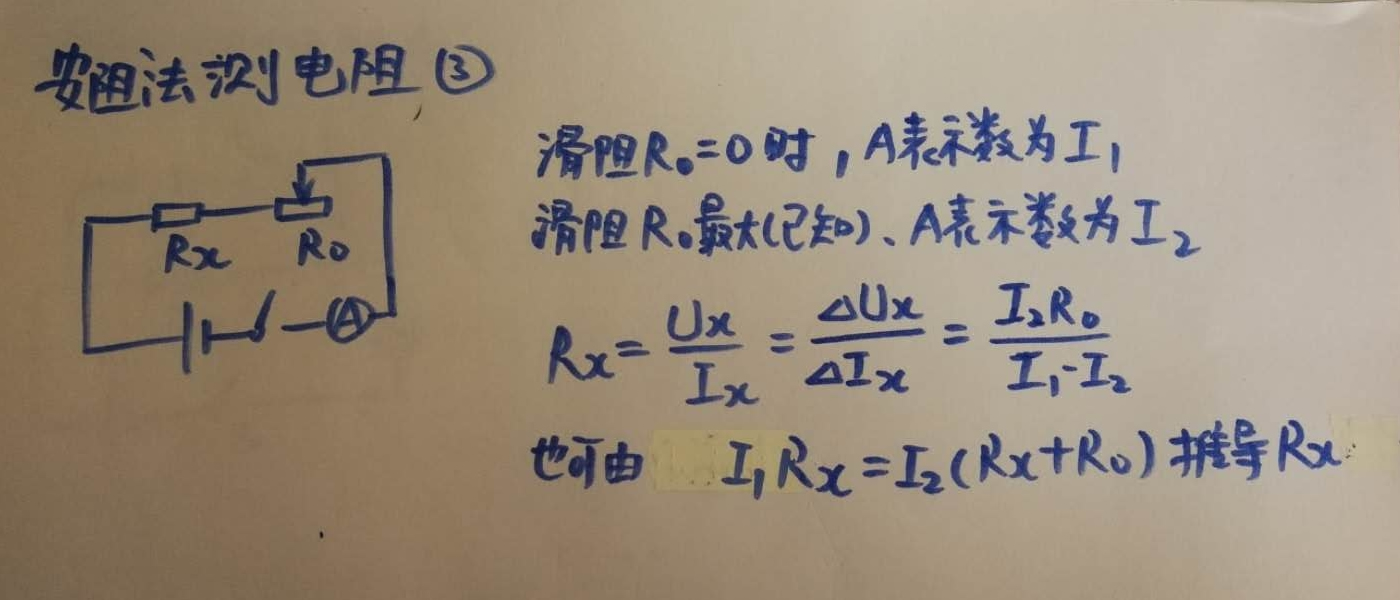

(1)安阻法测电阻
一般有三种,分别为较易,中等,较难:

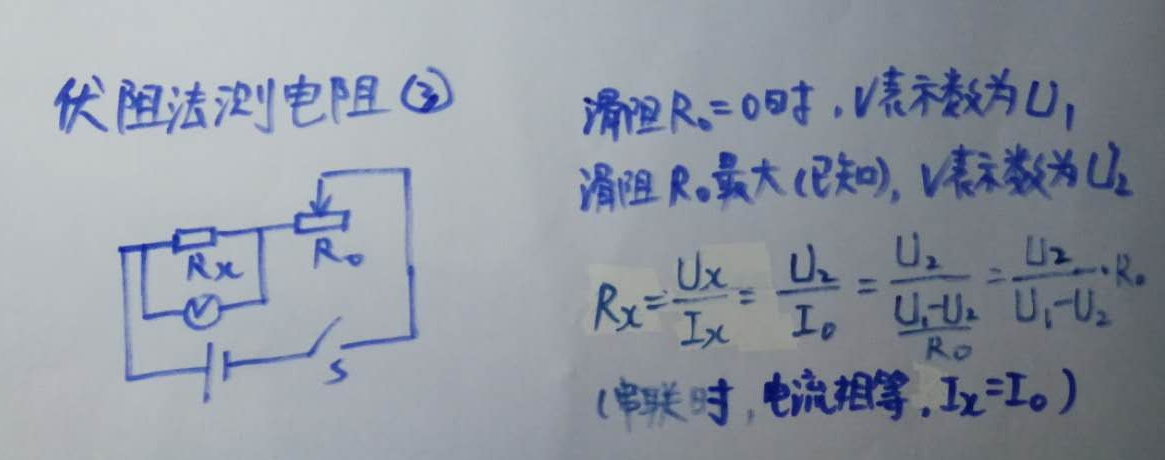

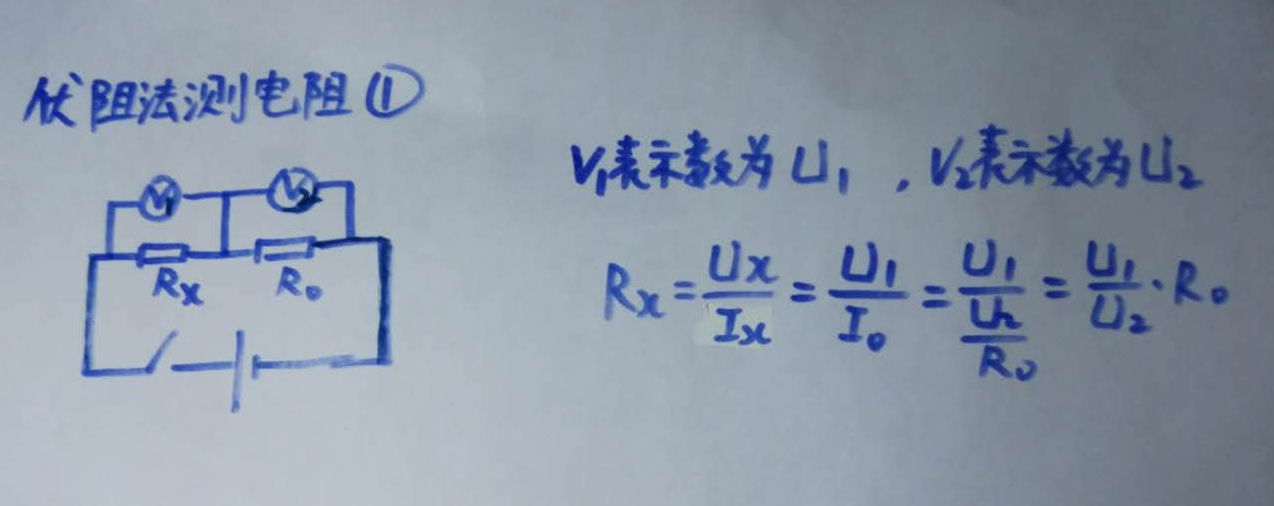

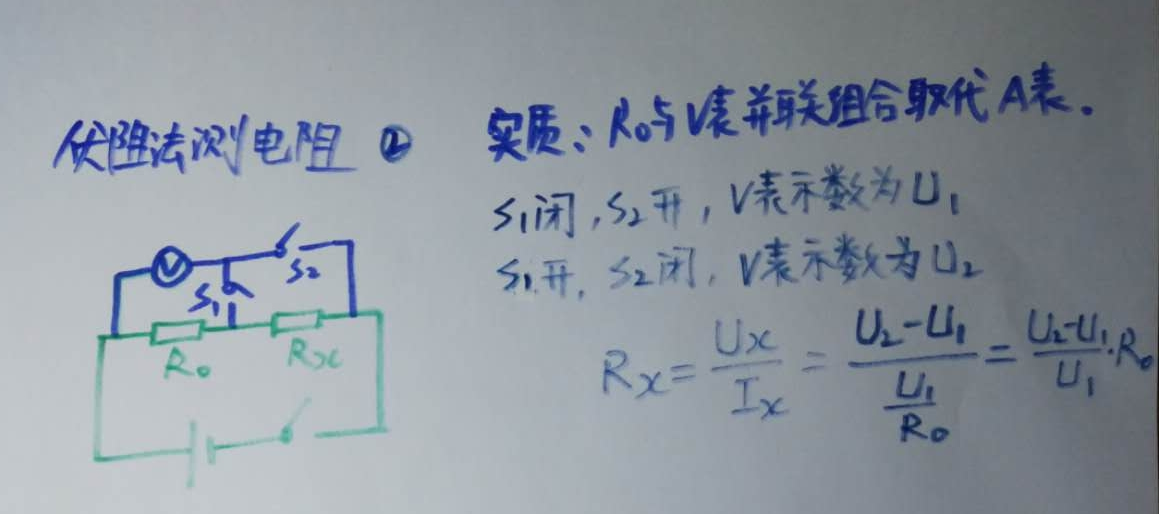

(1)伏阻法测电阻
一般有三种,分别为较易,中等,较难。
