1、电容器

(1)特性:

电容等效于一个通交流,阻断直流的器件。

一个包含直流和交流电的电压Ui加在电容器后,Ui信号中的交流电压能够通过电容和电阻构成回路,在回路中产生交流电流,流过电阻的交流信号电流在电阻两端的交流电压即为输出电压Ua

(2)容抗计算公式:

Xc=1/2πfC

式中,2π为常数,f为交流信号的频率,Hz(赫兹);C为电容器的容量,F(法拉)。

电容器等效成一个“电阻”,一个受频率高低,容量大小影响的特殊电阻器。

(3)电容器的能量损耗:

电容器比电阻器,对电能的损耗要小得多,所以,通常不考虑电容器的耗能。

(4)电容器两端电压公式:

U=Q/C

式中,Q为电容器内部的电荷量;C为电容器的容量。

同样电荷量,容量越大,电压越小。

(5)大容量电解电容器的高频特性差

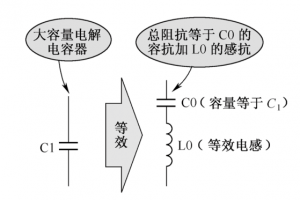

大容量电解电容器的两极板由铝箔(指铝电解电容器)构成,为了减小电解电容器的体积而将铝箔卷起来。由电感器结构可知,将一个导体卷绕起来会出现电感。由于大容量,铝箔更长,卷绕得更多,这样,一个容量大的电解电容器等效于一个容量C的纯电容和一个电感串联而成。

当频率较高,由Xc=1/2πfC可知,容抗本应越小,但在等效电路中,频率越高,L的感抗越大,结果大容量电容器的总的阻抗不是减小,反而增大,这就说明电解电容器的高频特性差。

(6)电解电容器的漏电比较大的特性:

理论上,两极板之间绝缘,没有电流流过,但电解电容器漏电较大,两极板之间有较大电流流过。也就是说,两极板之间存在漏电电阻,而不是绝对的绝缘。

2、电感

(1)结构:抽头是为了改变线圈的匝数。

(2)特性:

A、与电容器构成LC串联谐振电路;

B、与电容器构成LC并联谐振电路;

C、单独使用构成滤波电路。

电感器特性与电容器相反,电感器让直流电通过,对交流电有阻碍作用。

对直流电流,电压线圈的直流电阻很小,可以忽略不计。阻碍交流电的阻碍作用叫电感线圈的感抗。输出交流比输入电流小。

(3)感抗特性:

XL=2πfL

式中,XL为感抗;f为流过电感器的交流电流的频率;L为电感器的电感量。

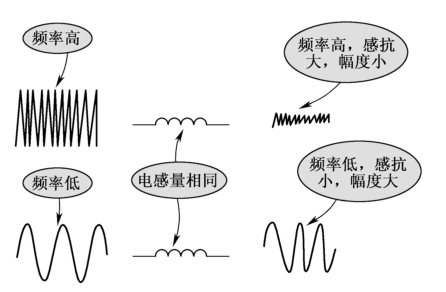

电感的感抗与频率成正比,即电感量相同时,交流电的频率越高,阻碍交流电的感抗越大,幅度小。

电感量其实是指线圈匝数,匝数越多,电感量越大。
